Об особенностях моего компьютера: заключение. Системный блок и СВО.

Вот и дошёл черёд моего повествования и непосредственно до системного блока. Как я уже рассказывал, все компоненты системы были отлажены, автоматика защищала от неожиданных ситуаций, энергопотребление было сведено к минимуму, а шум…. .. его просто не было, по крайне мере от сво.

Системник располагался там, где ему и положено было быть, то есть в нижней части компьютерного стола.

Компьютерный стол

Как видно из фото, для того чтобы посмотреть, всё ли в порядке с водоблоком и тому подобных процедур, необходимо было вытаскивать блок из предназначенного места, причём полностью. А поскольку края деревянных панелей острые и шланги сво могли о них повредиться в момент доставания блока, то на этом участке они были заменены на полутораметровые шланги в металлической оплётке, которыми подключают мойки на кухнях, с соответствующими переходниками. Водоблок был сделан (как расскажу ниже), теплоизолирован. Всё работало как часы, доставляя своему владельцу неизмеримое счастье. К тому же, в то время как раз наступили настоящие морозы под -30. Разгон составил на пентиуме 1.8 Ггц более 3 Ггц при температуре порядка -15 в нагрузке, чему, как сами понимаете, я был несказанно рад.

Шума от сво, как я уже сказал, не было вовсе. Но вот при круглосуточной работе, всё же, некоторые неудобства были, т.к. комп стоит в той же комнате, где я сплю. А причина их была в том, что ночью доносился из системника шум вентиляторов. Было решено с ним бороться. Первым, на кого я подумал, надо сказать – не очень лестно, был малюсенький вентилятор на «горе» радиаторе видеокарты Radeon 9000 Pro. В результате весь кулер был сменён на большой радиатор.
Толк от этого был – шум уменьшился, вот только не до такого предела, что бы я его не слышал (однако тонкий у меня слух). Дальше подозрение пало, не беспочвенно, поскольку это был последний вентилятор в системнике, на 80-ти миллиметровый вентиль 300-т ватного блока питания, которым комплектовалась инвиновская коробка. Что было делать с ним, я решил не задумываясь – сменить на более мощный с тихим и большим вентилятором. Им стал FSP OPS-400-60PNF c 12-ти сантиметровым вентилем, которого при работе я не слышал.

Блок питания

Всё вроде хорошо, вентиляторов не слышно, лепота. Но раздражающие моменты всё таки остались. Я думаю некоторые, из читающих, догадались, о чём идет речь. Открою тайну для всех остальных – винчестеры ночью очень даже отчётливо, я бы даже сказал, навязчиво шумят. Тем более у меня, их, на тот момент, стояло аж 3 штуки, 2 по 80 Гб и 20 Гб.
И тут мне пришлось основательно призадуматься, что же делать с ними.
На просторах глобальной сети, люди, для устранения шума от вибрации самого винта, крепили их через резиновые прокладки. Мне этот способ не подходил по той причине, что винты входят в посадочную для них «корзину» и так с трудом, а о том, чтобы закрепить их через прокладку, и речи идти не может. Что же делать, что же делать? задавал я себе вопрос раз за разом. Сделать для них отдельную корзину, а куда её ставить? Да и длина шлейфа (IDE) уж больно коротка.

Выход был таки найден. Причём было решено одним ударом убить сразу двух зайце (бедненькие пушистенькие комочки жизни, и почему их все хотят именно убить – непонятно). С одной стороны – удалить шум винтов, с другой стороны – сделать доступ к внутренним компонентам системника более удобным (а то вытаскивать весь блок, следить за шлангами, ради какой-нибудь мелочи – уж больно это не удобно).
А дело в том, что мой компьютерный стол с правой стороны упирается в стенку, за которой находится чулан, в котором я храню инструменты и мелочь всякую. Так вот меня посетила идея перенести весь системный блок в чулан, а в стене сделать отверстия для соединительных шнуров/проводов/шлейфов. Осталось только померить хватит ли длины IDE шлейфа для подсоединения вынесенного в комнату DVD привода. Замеры показали, что хватит, но в притык. После тщательной разметки были сделаны два отверстия, под IDE шлейф и для всего остального.
К сожалению, от одного винта пришлось отказаться, т.к. один из разъёмов оказался почти стене (хотя некоторое время я им, от безысходности, вынужден был пользоваться, когда перешёл на новую конфу)
Далее на радио рынке были куплены разъёмы для подключения кнопок Power и Reset, а также светодиодов. Сделан удлинитель на шине, а также панелька, на которую были смонтированы соответствующие кнопки и диоды.

Компьютерный стол (вид 2)

Отверстие для проводов

Отверстие для IDE шины

И вот всё было установлено, подключено. Система с ошеломительным успехом прошла ночной тест на «шумно-пригодность». Шума я не смог уловить, как бы тщательно не прислушивался.
После этого я ещё довольно долго не мог привыкнуть к тому, что понять включен или выключен комп, можно только по светодиоду.

Вот, вкратце, что я сделал с системным блоком.

Теперь же перейду к вопросу непосредственного охлаждения с помощью сво.

Нет, обманываю, сначала хочу быстренько рассказать о нововведении, которое было сделано в тот период, когда я новую конфигурацию приобрёл, а водоблок для неё ещё не сделал. К моему великому сожалению, водоблок от старого 478 сокета не подошёл по размерам к новому 775-му. Хотя, оно и к лучшему (почему – объясню ниже).
Однако, к делу. А новшество связано с Gigabyte DS3, владельцы этой мамки меня хорошо поймут. А именно, с ужасно сильно греющемся северным мостом (СМ). Конфа была собрана, водоблока нет, а попробовать разогнать то ох как хочется, а СМ греется страшно. Вот и пришлось на время поставить рядом с ним мощный вентилятор. А как вы уже знаете, системник стоит у меня в закрытом чулане, т.е. притока/оттока свежего, читать прохладного, воздуха нет. Следовательно, темпа воздуха внутри растёт, а это ой как не хорошо. Вот и был, как-то вечером склеен скотчем воздуховод из картона, дабы отводить горячий воздух вверх и из чулана, через приоткрытую дверцу.

Воздуховод

Воздуховод (вид 2)

Воздуховод (вид 3)

Хотя для меня было парадоксом, почему тёплый воздух сам не поднимается наверх.
Моя «страсть» к «поделкам» из картона проявляется ещё со времён самой первой статьи, там же можно посмотреть и на «мощный» вентилятор.
В конструкции воздуховода был использован картон, который остался от только что установленной сантехники. Для всасывания использовались два 80-ти мм вентилятора (один вплотную подходит к блоку питания), и ещё один расположен внутри воздуховода, для лучшего прохождения воздуха. Что касается эффективности его функционирования, то без него темпа в чулане могла доходить до 44-45, а то и выше. А при его использовании, она редко превышает 35 градусов. Как говориться, эффект на лицо.

Ну, вот теперь уж точно перейду к тому, чего многие уже так заждались – водоблоку.

С его конструкцией я решил сильно не мучиться, и оставить принцип, какой был у моего предыдущего водоблока, фотографий которого, к сожалению не сохранилось. Единственной его особенностью стало то, что он охлаждает сразу процессор и СМ.
Дабы не мучить вашу фантазию, вот его фото

Водоблок

Водоблок (вид 2)

Водоблок (вид 3)

Водоблок (вид 4)

А вот рабочее место, где он создавался

Рабочее место

Рабочее место (вид 2)

Как видно, конструктивно, он выполнен не тривиально. В Интернете я встречал лишь один подобный случай такого исполнения водоблока, но там одну трубку отжигали, придавали квадратное сечение и, с помощью двух закреплённых болтов, создавали спираль, лежащую в одной плоскости. Далее эта спираль припаивалась к медному основанию. У меня же стояла задача сделать водоблок с двумя независимыми контурами, для водопроводной воды и антифриза.

После некоторых раздумий было найдено решение. А именно было взято две медные толстостенные трубки и деревянный брусок прямоугольного сечения подходящих размеров. Далее эти трубки, прижатые друг к другу, были намотаны в несколько витков на один брусок, а отступив некоторое расстояние – на другой брусок. В ходе намотки использовался молоток для придания виткам более прямоугольной формы, особенно для той части, которой, в последствии, суждено было быть припаянной к медному основанию. После намотки, витки были сняты с брусков и поправлены где надо. Потом бралась электропечка на 350 Вт и паяльник на 60 Вт. Ах да, до этого от медной 6 мм шины были отрезаны два кусочка для процессора и СМ. Далее начался процесс пайки сторон витков к медным основаниям. Сначала я облудил основания и нужные стороны витков. А затем, нанеся на основания большой избыток припоя просто присоединил, предварительно разогретые витки, к основанию. Дождался, когда они полностью припаяются и охладил. Потом тоже самое проделал с другим основанием. А также смастерил не хитрое крепление. На следующем этапе основания немного пошлифовал (я не сторонник зеркальной шлифовки). А далее подогнал оба основания по высоте к материнской плате, ибо высота поверхности процессора и СМ отличаются. Вот собственно и весь процесс его создания.

На словах выглядит довольно просто (сейчас перечитал абзац), а вот на деле пришлось постараться, т.к. трубки сгибать довольно трудоёмкое занятие, да и по мелочи были трудности, но надо отметить, что процесс создания моего самого первого водоблока, отнял у меня куда больше нервов, времени и сил. Но хорошо то, что хорошо заканчивается.

В чём преимущества данной конструкции:

-простота в изготовлении
-быстрота изготовления (на весь процесс у меня ушло не более часа)
-отсутствие необходимости обращаться за помощью к фрезеровщикам
-доступность материалов (по крайне мере на нашем радиорынке их можно купить столько, на сколько денег хватит)
-удовлетворение условию о двух независимых контурах
-высочайшая надёжность, заложенная в конструкцию, т.к. если и протечёт на месте соединения со шлангами, то вода не попадёт на комплектуху

К минусам можно отнести:

-достаточно низкую эффективность (будет рассказано ниже)
-непрезентабельный внешний вид (хотя после теплоизоляции, о нём никто не догадается)
-достаточно маленький внутренний диаметр трубок, что создаёт требование к насосу (поскольку мой насос имеет огромный запас по производительности, то это не существенно)

Вот собственно, что я думаю о нём.

Итак, от лирики снова к делу.
Поскольку разгон я планировал максимально возможный, то было решено заняться охлаждением других компонентов системного блока.
Первой под руку подвернулась оперативная память. Несмотря на заявленное низкое тепловыделение в некоторых статьях на нашем сайте, стоило моему пальцу дотронуться до чипа на оперативке, как я получил достаточно точные данные, что память надо обязательно охлаждать. Причём охлаждать основательно. Для этого было взято два старых радиатора от древних «пеньков» и один канцелярский зажим. Всё это было распилено, как показано ниже.

Радиаторы памяти

А затем присоединено через термопасту к памяти.

Радиаторы на памяти

В результате чего имело следующий вид

Память на материнке

Но на этом было решено не останавливаться, и сделать охлаждение активным. Вот, что из этого вышло.

Вентиляторы оперативки

Вентиляторы оперативки (вид 2)

Для крепления водоблока были установлены шпильки.

Шпильки для водоблока

А поскольку водоблок весит не мало, то для усиления материнской платы был использован кусок гетинакса толщиной 3.5 мм. Вот что из этого вышло.

Усиление мамы

После сбора всей системы в одно целое, она имела и, кстати до сих пор имеет, вот такой вид.

Вид вблизи

Вид вблизи 2

Вид вблизи 3

На контроллер Sata 2, из-за того что он был просто раскаленным, был установлен кусочек радиатора и поставлен вентилятор для обдува.

Обдув радиаторов

А вот общий вид системного блока в чулане.

Общий вид

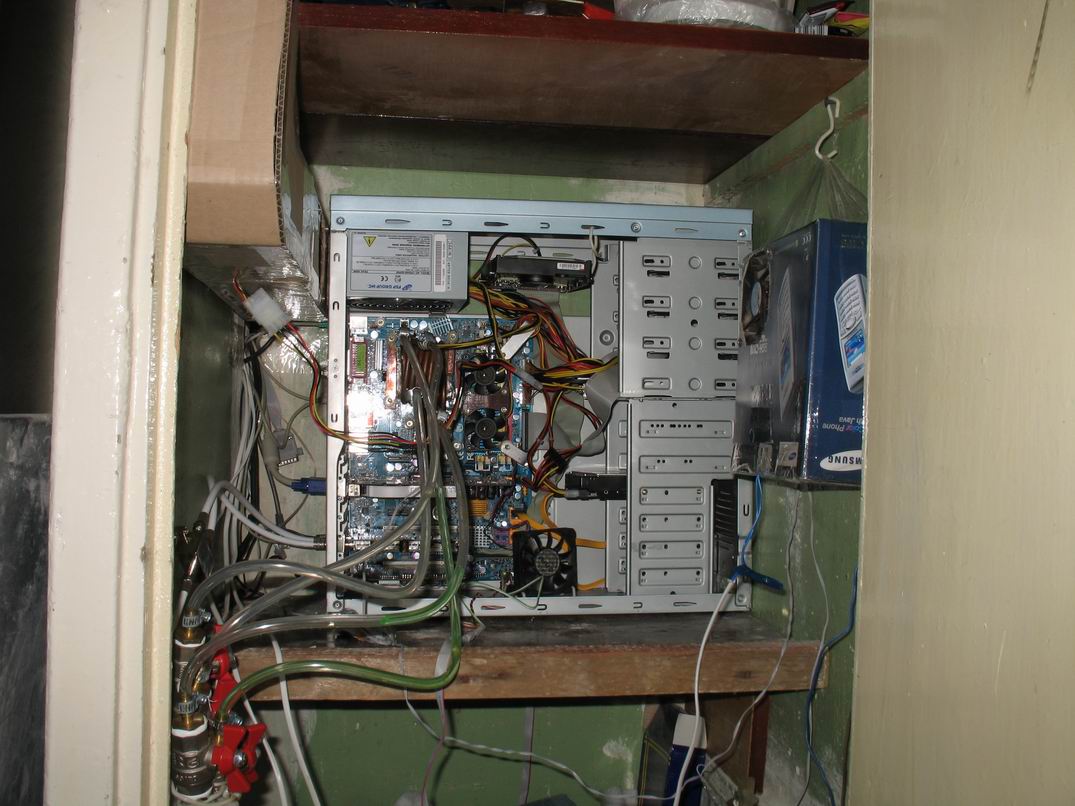

Общий вид 2

Хотел бы также показать фотки родного процессорного кулера и радиатора СМ.

Родной кулер

Родной кулер (вид 2)

Радиатор СМ

Радиатор СМ (вид 2)

Радиатор СМ (вид 3)

А теперь речь зайдёт о температурных показателях, продемонстрированных комбинированным водоблоком.
Поскольку в форуме я столкнулся с тем, что разные люди используют самые различные программы для разогрева процессора, а также для мониторинга температуры, то я отобрал основные, по моему мнению, из них.
Итак, для разогрева были использованы:

-CPU Burn-in v1.01 (запуск двух программ одновременно)
-S&M v1.8.1
-Intel Thermal Analisis Tool v 2.05.2006

Для мониторинга:

-SpeedFan 4.30
-Core Temp Beta 0.9.0.91
-Intel Thermal Analisis Tool v 2.05.2006

И, как будет видно ниже – очень даже правильно сделал, т.к. разные программы с разной степенью разогревают процессор, отсюда и споры участников форума.
Для начала необходимо было установить, одинаковые ли температура показывают водопроводный и антифризный контуры. Для этого был выбран момент, при котором температура проточной воды была равна температуре уличного воздуха, и составляла 12 градусов. Температура измерялась ртутным термометром. Об этом судят скриншоты

Простой антифриз

Простой вода

А далее выяснялась температура после одновременно запуска двух программ CPU Burn-in

.
CPU Burn-in (антифриз)

CPU Burn-in (вода)

Как видно температуры одинаковы. Поэтому, чтобы лишний раз не мучить насос, дальнейшие результаты были получены при использовании водопроводной воды.

Маленькое отступление по поводу того, как я проводил тесты.
Выяснение максимальной температуры проводилось при стабилизации температуры в нагрузке. Обычно, это время составляло порядка 10 мин. Я не проводил тестирование несколько часов подряд, т.к. это не имеет смысла для моей системы, и вот почему: поскольку моя система является открытой, т.е. имеет теплообмен с окружающей средой, то накопление энергии /читать увеличение температуры/ не происходит. В отличии от сво целиком размещённой в помещении и, следовательно, нагревающей его. Это первый момент. Момент номер два – это то, что я под дельтой имею виду разность температуры процессора в нагрузке и в простое, в отличие от обычной сво, у которой вторая температура – это темпа воды сво. Поскольку у меня температура охлаждающей жидкости остаётся постоянной при любых нагрузках, при условии стабильности температуры на улице, то и дельта у меня измеряется как было сказано выше. Тем более меня температура воды не интересует в принципе, поскольку важна лишь темпа процессора, ибо для него я всё это делал.

s@m

ТАТ

Все результаты были получены при прогоне разогревающих программ до получения стабильной результирующей температуры, и для более наглядного сравнения приведены в таблице (результаты, показанные программой SpeedFan, которая отображает температуру крышки процессора).

Диаграмма

Результаты вы видите. Ну что я могу сказать о них. Они явно не впечатляют, по крайне мере с первого взгляда. Так, например, автор GDEAD, в своей статье «Обзор-сравнение ВБ - Danger Den TDX vs AquaXtreme SP Limited Edition»[/url], сравнивая два водоблока, получил для наименее эффективного дельту температур равную 12. Из этого можно судить о том, что мой экземпляр намного хуже себя показывает с точки зрения эффективности по сравнению со «старичком» Danger Den TDX A64.
Но вот, правда, лишь с одной стороны показатели не блещут. Со всех других сторон мой получше будет.
Начнём с самого главного – с максимальной температура, которая будет при худших условия, которые можно себе представить. Начнём с того, что у автора температура в комнате составляет 24 градуса, при этом температура в нагрузке - ……. Упс, а у товарища то диаграмма температур не правильная. Тааак. Ну ладно. Оставим это на совести автора, который выкладывает непроверенные диаграммы.

Будем ориентироваться на такие усредненные данные (усреднёные в пользу готовых систем), которые я нашел в Интернете для покупных водоблоков при температуре в комнате 24 градусов:

-темпа в нагрузке ~ 34
-темпа в простое ~ 26
-дельта ~8

Что мы по ним можем сказать?

-Дельта – проигрыш моего блока почти в два раза.
-Выигрыш по мах температуре в мою пользу на 5,5 градусов
-Выигрыш по мin температуре в мою пользу на 12,5 градусов

А что нас важнее дельта или максимальная температура? Я думаю мах темпа.

Возьмём другую ситуацию. Лето. Мах темпа водопроводной воды у нас была 25 градусов, т.е. при моей дельте в 15 мах темпа будет 40, при этом на улице будет не меньше 30. А для покупной, при той же тенденции, мах темпа будет, из расчета, что дома всегда жарче, чем на улице хотя бы на один градус, 31+2+8=41. Т.е. даже летом моя «мало дельтная» система будет выигрывать один градус. А что говорить про зиму и температурой в -30 и использовании антифризного контура, выигрыш будет приближаться к отметке 48, если не ошибаюсь, и это при той разности в цене, о которой мы поговорим ниже.


Ну вот, мы и подошли к последнему, достаточно волнующему читателей вопросу – стоимости всей системы. Как говориться вы просили, мы отвечаем.

Для того чтобы не сбиться, я укажу все компоненты системы с их стоимостью, вне зависимости, купил ли я их, либо получил бесплатно. Итак, стоимость в рублях такова:

-насос (синий) – 700
-мотор (чёрный) – бесплатно (150)
-латер на 2 А – бесплатно (300)
-амперметр – 70
-медные соединительные трубки – 80
-поломанный кондиционер – бесплатно (650)
-силиконовый шланг – 200
-теплоизоляция шлангов - 120
-вентили – 5х40=200
-редуктор давления – 300
-датчик давления – бесплатно (затрудняюсь, т.к. нигде не встречал)
-цена водоблока = основание х2 (60) + медная трубка (40) = 100
-радиаторы на память – бесплатно (20)
-вентиляторы на память – 60
-кнопки/светодиоды – 40
-мой труд – бесценен

Подведём итог. Мне система обошлась ~ 1900р. Если покупать всё, то ~ 3000р.
Вот что мы имеем сведя дебет с кредитом. Много это, или мало судить вам. Мне это показалось и вовсе незаметно, поскольку я вкладывал эти две тысячи равномерно в течении целого года.
Для сравнения, надо же мне на что-то равняться, приведу цены на готовые компоненты сво.

Цены в у.е.

-Водоблок 30
-Радиатор 60 - 80 (без вентилятора)
-Помпа 20-30
-Резервуар 16

В сумме имеем порядка 160 у.е., что соответствует примерно 4000-4500р, и это ещё без водоблока на СМ. Т.е. мне готовая сво была бы дороже в два раза, вам в полтора. И это с учётом того, что моя система выигрывает по температуре, но проигрывает по внешнему виду и по размерам (хотя я, и мои гости её и не замечаю, поскольку всё проложено с умом в самых потаённых уголках).

Для получения усреднённых результатов я использовал большое количество источников. Вот некоторые из них:
По тестированию:
http://modlabs.net/index.php?location=articles&url=wbtest
http://www.overclockers.ru/lab/19752.shtml
http://www.hwguide.net/cooling/promodz/index.html
http://www.overclockers.ru/lab/20667.shtml
http://www.overclockers.ru/lab/23339.shtml
http://www.overclockers.ru/lab/20905.shtml
http://www.overclockers.ru/lab/19400.shtml
http://www.overclockers.ru/lab/19244.shtml
http://www.overclockers.ru/lab/18868.shtml
http://www.hwguide.net/cooling/noise-isolator/index.html
http://www.casemods.ru/section8/item83/

По цене:
http://promodz.ru/content/view/234/39/
http://www.pcdesign.ru/cgi-bin/catalog.cgi?id=76
http://direct-hand.narod.ru/id17.htm
http://express.kirov.ru/news/?n=5302
http://www.swiftnets.com/

Вот и подошло мое повествование к своему логическому завершению. Всё что хотел рассказать – рассказал.

Напоследок, хочется выразить огромную благодарность своей любимой девушке за понимание и терпение, проявленные пока я создавал всё описанное выше.

На этом позвольте с вами попрощаться… нет, нет, я говорю вам – до скорых встреч друзья!!!
